詳細說明

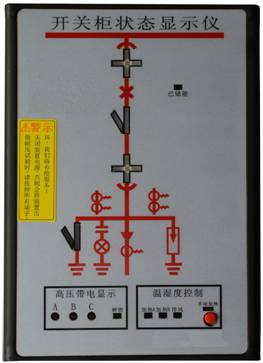

產品概述： QZCK-202 系列開關狀態綜合指示儀是根據當前中壓系統開關柜 技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝 置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、 彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加 熱除濕控制、加熱器斷線指示等多功能于一體，這些指示功能可分 可合，用戶可根據需要選擇。只要指定不同的訂貨型號并提供一次 方案圖即可。該產品以一體化布局配套裝備于開關柜，將簡化開關 柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示 功能和安全性能。 QZCK-202 系列開關狀態綜合指示儀的應用，可取代現有的一次 回路模擬指示牌、電磁式開關狀態指示器、帶電（閉鎖）指示器、 接地指示器、自動加熱除濕、溫濕度控制器、負載故障監測器等多 種控制、指示裝置。

主要技術特性： 使用環境：－40℃~85℃，≤95%RH

存儲環境：－40℃~85℃，≤95%RH

抗電強度：外殼與端子之間≥AC2000V

絕緣性能：外殼與端子之間≥100 M?

工作電源：DC110V DC220V AC220V（由用戶訂貨時選擇）

整機功耗：≤8VA

 主要功能說明：上電后，模擬顯示部分，裝置自檢，指示燈和發光管發光，自檢結束后進入指示狀態；裝置大約一個小時會對重要器件如存儲器、通訊電路、傳感器等進行定時自檢，出現異常報警燈閃爍。

斷路器狀態指示：斷路器分、合閘，無源觸點輸入。 斷路器合閘時，合閘觸點閉合，“V”形數碼管紅色模擬條發光。 斷路器分閘時，分閘觸點閉合，“V”形數碼管綠色模擬條發光。

斷路器位置指示：無源觸點輸入。 工作位置觸點閉合時，“十”形數碼管紅色垂直模擬條發光， 指示斷路器處于工作位置。 試驗位置觸點閉合時，“十”形數碼管綠色水平模擬條發光， 指示斷路器處于試驗位置。 斷電時紅、綠發光條均不亮指示斷電狀態。

接地閘刀位置指示：無源觸點輸入閉合，“V”形數碼管紅色模 擬條發光，指示接地合閘； 無源觸點輸入斷開，“V”形數碼管綠色模擬條發光，指示接地 斷開。 彈簧儲能指示：無源觸點輸入閉合，黃色儲能指示燈亮，指示 已儲能； 無源觸點輸入斷開，黃色儲能指示燈滅，指示未儲能
