一、產品概述（QZ-NGD-110 QZ-NGD-220 QZ-NGD-330）

QZ-NGD系列中性點接地成套裝置專用于110kV、220kV、330kV、500kV電力變壓器中性點，不僅可以實現變壓器中性點絕緣免受雷電過電壓和工頻暫態過電壓的損害，還可以實現變壓器中性點接地運行或不接地運行兩種不同運行方式的自由切換；從而避免由于系統故障，引發變壓器中性點電壓升高造成對變壓器的損害。本產品廣泛應用于水電、熱電、風力發電等電廠、電站，國家電網公司各變電所、變電站以及礦業、冶金、石化等大型工業企業。QZ-NGD-110 QZ-NGD-220 QZ-NGD-330

    該系列產品嚴格按照DL/T 620—1997《交流電氣裝置的過電壓保護和絕緣配合》、GB 311.1—1997 《高壓輸變電設備的絕緣配合》和國家電網公司出版的《十八項電網重大反事故措施》等國家及行業標準的有關規定要求進行設計、制造。

    根據客戶要求，可選用不同的變壓器中性點過電壓保護方案：可采用純間隙過電壓保護方案，也可以選用間隙和氧化鋅避雷器（MOA）并聯工作，協同保護的方案。避雷器與隔離開關可根據工程需要靈活組合選配，隔離開關的操作機構可按工程要求選擇手動或電動方式。所有產品均在出廠前完成全套設備的電氣及機械性能的調試與檢測，以方便用戶在使用現場進行安裝和再校正。

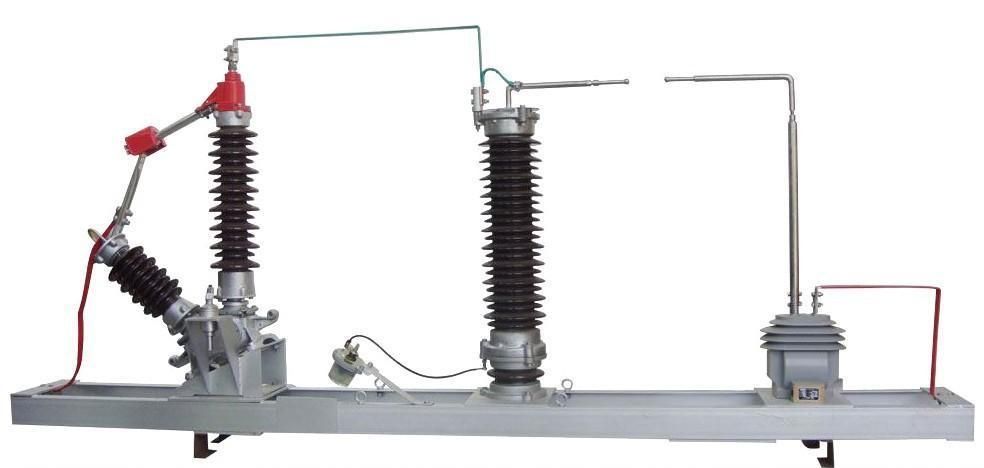

      可配置中性點棒間隙或球間隙、間隙電流互感器、避雷器、避雷器在線監測裝置、單相隔離開關、操作機構、端子箱以及設備安裝支架等電氣設備于一體的中性點接地成套裝置。

二、性能特點 Performance characteristics

● 成套設備設計簡潔美觀、體積小，功能齊全；

● 設備運行可靠性高，特性穩定，間隙與避雷器分工配合精確；

● 棒形或球形間隙可調，放電電壓準確率高、分散性小、自滅弧性能好，電極采用優質不銹鋼合金材質，使用壽命高，不易燒損；

● 采用氧化鋅避雷器配合保護，具有陡波響應特性優異，無續流，操作殘壓低，放電分散性小，具有吸收各種雷電、操作過電壓的能力；

● 整套設備采用模塊化結構，支架免焊接設計，并經熱鍍鋅防腐處理，便于現場快速安裝調試及免維護。
