詳細說明

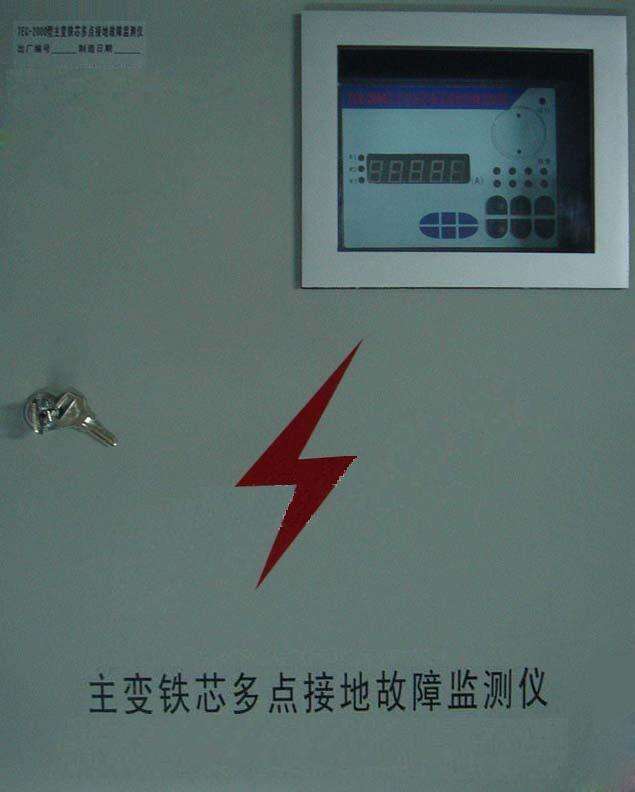

QZ-B5000采用遵循MODBUS-RTU協議的RS485作為通信接口，方便與綜合狀態監測單元(IED)進行通信，在鐵芯接地電流測量方面具有測量精度高，電流測量范圍大，本地存儲，通信參數靈活配置等功能，滿足國家電網公司在線監測相關導則要求及智能變電站在線監測系統建設需要。廣泛適用于變壓器、電抗器等電氣設備的鐵芯/夾件接地電流的在線監測。

產品功能：
1、鐵芯接地電流實時監測
支持本地和遠程數據監測并實時顯示鐵芯/夾件接地電流測量結果；
2、鐵芯接地電流越限報警
用戶可設置鐵芯和夾件接地電流報警閾值。當電流超限時裝置將顯示報警信息并具有報警信息遠傳功能；
3、歷史數據存儲、查詢功能
裝置可以連續存儲五年以上鐵芯接地電流數據，數據掉電不丟失。可查詢裝置存儲器內歷史數據及報警信息；
4、裝置工作參數可配置：通過MODBUS-RTU通信協議,可靈活配置裝置的工作參數：
＊報警閾值＊裝置時鐘時間＊通信參數（波特率奇偶效驗停止位）
＊采樣時間間隔＊數據讀取模式（實時數據/歷史數據）
＊通信地址
主要技術指標：
●工作電壓：12VDC～24VDC；
●通信接口：RS-485
●接地電流報警值：默認報警值100mA（報警值可設置），超限時自動報警
●測量精度：0mA～10mA ≤±5％    10mA～10A ≤±1％
●測量電流范圍：0mA～10A
●外殼防護等級：IP65
●工作環境溫度：-40°C～+70°C
●工作環境濕度：≤95％
●最小采樣周期：1s (用戶可設定采樣周期)
●外型尺寸：長×寬×高/230×100×110(mm)
